Многоуровневый анализатор GPON и OLT-эмулятор GPON Xpert

Многоуровневый анализатор GPON Xpert — уникальный анализатор протоколов для тестирования устройств и сетей GPON. Это модульное средство, выпускаемое в лабораторном и переносном вариантах, предназначено для инженеров, занимающихся разработкой, испытаниями и развертыванием решений, соответствующих стандартам GPON. Существенно сокращая временные затраты на разработку, отладку, установку и проверку совместимости средств GPON, данный анализатор ускоряет вывод на рынок новых продуктов и окупаемость инвестиций.

Новаторский анализатор GPON Xpert проверяет совместимость продуктов GPON, выпускаемых разными производителями, и информирует о несоответствии любых комбинаций устройств OLT с модемами ONT/ONU стандартам GPON. Данный анализатор весьма полезен сервис-провайдерам, производителям оборудования и разработчикам наборов микросхем.

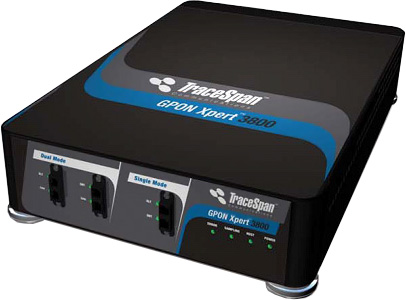

Лабораторный вариант GPON Xpert

см. также

Продукт GPON Xpert обеспечивает полный и точный анализ функционирования средств GPON без использования какого-либо набора микросхем GPON. Имея уникальные возможности многоуровневого контроля, GPON Xpert выполняет всесторонний анализ различных видов данных: о MAC-уровне, подуровнях формирования кадров GTC и адаптации TC, а также об OMCI-управлении. Кроме того, данный продукт обеспечивает полный анализ работы протоколов более высоких уровней, включая Ethernet, PPP, PPPoE, IPv4/6, TCP, UDP, DHCP, IGMP, HTTP, поверх сети GPON, а также может экспортировать данные для их дальнейшего анализа. Анализатор GPON Xpert одновременно отображает нисходящий (downstream) и восходящий (upstream) потоки данных и показывает взаимосвязь между данными, переданными OLT и модемами ONT/ONU. Будучи дружественным к пользователю анализатором на базе ПО, управляемым посредством ПК, продукт GPON Xpert имеет функционально насыщенный графический пользовательский интерфейс, который представляет многоуровневую информацию в виде удобных для восприятия графиков и таблиц.

Пиковые уровни восходящего (ustream) трафика

Анализатор GPON Xpert можно использовать и в качестве эмулятора OLT для тестирования модемов ONT/ONU на соответствие техническим требованиям. Данный анализатор может генерировать сообщения PLOAM, предназначенные для активации ONT/ONU и конфигурирования порта OMCC GEM. Также GPON Xpert можно задействовать в качестве OMCI-мастера для генерации и передачи OMCI-сообщений. Имитируя OLT и выполняя функции анализатора GPON, продукт GPON Xpert представляет собой решение для комплексного тестирования ONT/ONU на соответствие техническим требованиям, которое может одновременно генерировать команды, анализировать ответы ONT/ONU, сравнивать его реальное «поведение» с ожидаемым и оповещать об обнаруженном несоответствии.

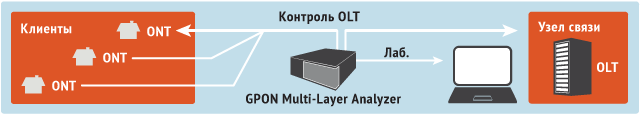

Контроль OLT

Контроль ONT

Основные функции

Функция		Предназначение

Проверка		Обеспечивает проверку средств GPON на соответствие стандартам

Анализ GPON		Позволяет анализировать на соответствие текущим стандартам GPON и их будущим дополнениям

Одновременное извлечение данных		Одновременно отображает нисходящий и восходящий потоки данных и показывает взаимосвязь между данными, переданными OLT и модемами ONT/ONU

Архивирование		Сохраняет и отображает собранные данные, результаты измерений и анализа, включая информацию о сигнализации и событиях

Оповещение		Предупреждает о незавершенности измерений или несовместимости со стандартами GPON

Выдача полных отчетов		Выводит результаты анализа в виде списков, таблиц и диаграмм, информирующих о функционировании GPON-решения и возникших ошибках; Report Wizard автоматически генерирует экспортируемые отчеты в формате HTML

Автоматическое тестирование		Имеется интерфейс командной строки, позволяющий интегрировать данный анализатор в автоматизированные тестовые среды

Многоуровневый контроль		Отслеживает и отображает события на уровнях MAC, OMCI и более высоких

Независимое тестирование		Обнаруживает и анализирует проблемы без использования какого-либо набора микросхем GPON

Экспорт данных		Позволяет экспортировать собранные данные и результаты анализа в другие средства, такие как Excel и Ethereal

Проверка нового ПО		Дает возможность распознавать проблемы до внедрения нового ПО в сеть

Контроль качества оборудования		Позволяет проверять функциональность и надежность нового оборудования до внедрения его в сеть

Важные преимущества GPON Xpert

Наличие гибкого пускового механизма, позволяющего определять разнообразные условия в качестве триггеров. Этот механизм помогает анализировать проблемы, которые происходят изредка или через большой промежуток времени после запуска процесса анализа. Вот некоторые из таких проблем: случайное отсоединение ONT/ONU или неожиданное переключение канала IPTV.
Поддержка непрерывного анализа в реальном масштабе времени. Этот режим особенно полезен для анализа перемежающихся проблем и/или проблем, которые возникают спустя большой промежуток времени после установления соединения между OLT и ONT/ONU.
Отображение и анализ данных верхних уровней для всей сети GPON без ограничений по числу анализируемых портов GEM. Это важно, когда необходимо проконтролировать настройки разных услуг на базе IP, предоставляемых по сети GPON, поскольку обеспечивается возможность сравнивать один поток с другими (например, можно сопоставить «поведение» одного потока IGMP с «поведением» другого потока при проверке услуг IPTV).
Представление информации о маршрутизации VLAN в соответствии с TR-156, основываясь на данных OMCI и анализе уровня Ethernet.
Возможны последовательный (на проход) и параллельный варианты подключения данного анализатора к сети GPON. В отличие от последовательного варианта, параллельное подключение можно выполнять на действующей сети GPON без отсоединения сетевых элементов и прерывания передачи трафика.
Имеется встроенное приложение для генерации настраиваемых отчетов в формате HTML. Возможен также экспорт данных в Excel.
Мониторинг работы сети, позволяющий контролировать SLA и определять показатели функционирования OLT, ONT/ONU, T-CONT и портов.
Анализ динамического распределения полосы пропускания (DBA).
Для автоматизации аттестационных испытаний (validation tests) предусмотрены более 40 встроенных сценариев тестирования, определенных в соответствии с рекомендациями ITU-T G.984.3 (GPON MAC), G.984.4/G.988 (OMCI) и G.984.4 Implementer’s Guide. Выводя показатели типа «прошел/не прошел», эти сценарии позволяют быстро оценивать правильность функционирования различных процессов и сервисов в сети GPON.

Спецификация

Поддерживаемые стандарты GPON:

G.984.2 (PMD);
G.984.3 (MAC);
G.984.4, G.988 (интерфейс управления и контроля ONT, OMCI);
BBF TR-156;
BBF 247 ONU Conformance.

Габаритные размеры (В х Ш х Г):

лабораторный вариант: 50×275×375 мм;
переносной вариант: 354×427×151 мм.

Стандарт безопасности: CE.
Сертификат: FCC part 15.
Диапазон рабочих температур: 0…+40 °C.
Рабочая влажность: 10…90%, без конденсации.

Почему стоит обратить внимание на GPON Xpert

Это инструмент принятия решений, помогающий правильно выбрать сетевое оборудование, прежде чем вкладывать в него большие финансовые средства. Данный анализатор, обеспечивающий проверку устройств OLT и ONT/ONU на соответствие стандартам, может быть использован для прединсталляционного тестирования этого оборудования. С помощью GPON Xpert можно быстро и легко находить первопричины проблем в работе сетей и устройств GPON и проводить их стресс-тестирование. Данный анализатор позволяет проверять работу важных сервисов, включая VoIP и IPTV, по сети GPON. Он выдает детальные отчеты.

Анализатор GPON Xpert, выведенный на рынок в начале 2008 года, завоевал широкое признание в отрасли: его используют ведущие операторы связи и производители телекоммуникационного оборудования. Компания TraceSpan Communications постоянно совершенствует данный продукт, расширяя его функционал и обеспечивая поддержку новых поправок к стандартам GPON.
