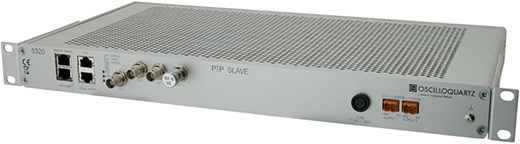

OSA 5320 PTP Slave — ведомое устройство PTP

Отдельное ведомое устройство PTP, соответствующее стандарту IEEE 1588–2008 (v2). Оно представляет собой обладающее отличными характеристиками синхронизирующее решение, которое выдает сигналы частотной, фазовой и временной синхронизации через набор выходных портов.

Протокол Precision Time Protocol (PTP) предназначен для синхронизации ведомых устройств (slaves) от ведущих (grandmaster) по пакетным IP-сетям, включая сети IP/MPLS, IP/Ethernet, IP/xPON и IP/xDSL. Данный протокол также известен под названием соответствующего стандарта — IEEE 1588–2008 (v2).

Компания Oscilloquartz предлагает полный набор PTP-продуктов, которые удовлетворяют все потребности в синхронизации, имеющиеся у телекоммуникационных, вещательных и электроэнергетических предприятий. Продукт OSA 5320 PTP Slave предназначен для работы с ведущим устройством PTP Grandmaster компании Oscilloquartz или другого производителя.

В составе OSA 5320 PTP Slave имеется PTP-процессор, который взаимодействует с одним или несколькими устройствами PTP Grandmaster по сети IP или Ethernet.

Устройство OSA 5320 PTP Slave представляет собой обладающее отличными характеристиками синхронизирующее решение, которое выдает сигналы частотной, фазовой и временной (Time of Day, ToD) синхронизации через набор выходных портов. Данный продукт поддерживает множество видов выходных синхросигналов, используя протокол PTP в сети Ethernet.

см. также

Типичное применение

OSA 5320 PTP Slave используется для синхронизации базовых станций сетей 2G, 3G, LTE, CDMA2000 и WiMax; оптических линейных терминалов xPON; передатчиков DAB, DVB и DTV и др.
Протокол PTP обеспечивает точную синхронизацию вышеуказанных устройств по частоте, фазе и времени суток даже в тех случаях, когда транспортная сеть является асинхронной.

Краткая характеристика

Обеспечивает очень экономичную частотную синхронизацию.
Точность частоты при использовании гигабитовых коммутаторов — лучше 16 ppb.
Точные схемы подстройки гарантируют стабильность работы при временном пропадании сигнала синхронизации.
При использовании гигабитовых коммутаторов точность синхронизации этого ведомого устройства лучше, чем 1 мкс.
Имеются возможности конфигурирования данного устройства и выдачи аварийных сообщений посредством HTML и системы сетевого управления SyncView Plus.
Информация о времени суток (ToD) предоставляется с использованием IRIG-B и NMEA 0183.

Важные достоинства

Эффективная функция анализа сетевой задержки постоянно обеспечивает высокую точность синхронизации при работе по неблагоприятным сетям (с коммутацией и маршрутизацией трафика).
Можно загрузить таблицу подходящих ведущих устройств или задействовать алгоритм выбора наилучшего ведущего устройства.
Не нужно устанавливать GPS-антенны.
Выдача синхросигналов 2,048; 1,544 Мбит/с и 2,048 МГц.
Выдача информации о времени суток и сигнала синхронизации по фазе для электроэнергетических и широковещательных систем.
Работа с одноадресными и многоадресными сообщениями, что идеально подходит для использования в телекоммуникационных сетях.

Спецификация

Выпускаются три версии устройства OSA 5320 PTP Slave:

Телекоммуникационная (для синхронизации базовых станций и контроллеров радиосети).
Широковещательная (для синхронизации передатчиков DVB и DAB).
Электроэнергетическая (для обеспечения работы систем, которым нужна информация о времени суток).

Характеристики в режиме удержания

Вариант с OCXO с двойным термостатированием:

Старение: 1×10^–10 в сутки.
Температурная чувствительность: 6×10^–10 в диапазоне рабочих температур.

Вариант с обычным OCXO:

Старение: 1×10^–9 в сутки.
Температурная чувствительность: 1×10^–8 в диапазоне рабочих температур.

Вариант с TCXO:

Старение: 1×10^–8 в день.
Температурная чувствительность: 2×10^–6 в диапазоне рабочих температур.

Выходы для синхросигналов

	Выходы	Телекоммуникационная	Широковещательная	Электроэнергетическая

	Число выходов	5	5	5

A.	E1/T1/2,048 МГц	2	-	-

B.	10 МГц (синусоидальный сигнал)	1*	2	-

C.	1PPS	1	2	2

D.	IRIG-B DCLS	-	-	1

E.	IRIG-B AM	-	-	1

F.	ToD – NMEA 0183	1	1	1

Частотная синхронизация

А. Телекоммуникационный выход (разъем BNC 75 Ом), конфигурируемый с помощью ПО:

2,048 МГц, МСЭ-Т G.703–13.
2,048 Мбит/с, МСЭ-Т G.703–9, G.781.
1,544 Мбит/с, МСЭ-Т G.703–5, G.781.

B. Синусоидальный сигнал 10 МГц*, 1 В_эфф, BNC 50 Ом, ±10 нс по фазе при синхронизации сигналом 1PPS.

Синхронизация по фазе

C. 1PPS: 1,8 В; BNC 50 Ом.

Передача информации о времени суток

D. IRIG-B DCLS: IEEE 1344; 1,5 В при 50 Ом; BNC 50 Ом.
E. IRIG-B AM: IEEE 1344; 1,5 В при 50 Ом; BNC 50 Ом.
F. NMEA 0183: RS-232/RS-422, RJ-45.

*Доступность уточняйте при заказе.

Сетевое взаимодействие по PTP

Протокол: IEEE 1588–2008 (Version 2), G.8265.1.
Электрический порт: 10/100Base-T, RJ-45.
Профиль PTP: конфигурируется пользователем.
IP-конфигурация: по DHCP или задание фиксированного IP-адреса.
Режим работы: Unicast, Multicast или Mixed.
Метод TWTT: одно- или двухстадийный.
Метод переключения: с помощью таблицы подходящих ведущих устройств или алгоритма выбора наилучшего ведущего устройства.
Рабочие характеристики: соответствуют рекомендации МСЭ-Т G.8261.

Управление и пользовательский интерфейс

Три статусных светодиода на передней панели.
Локальное управление: порты RS-232 и RJ-45.
Удаленное управление:

HTML, порт RJ-45.
Посредством системы сетевого управления SyncView Plus.

Электропитание

Два блока питания постоянного тока: -40…-60 В постоянного тока.
Один внешний блок питания переменного тока:

Напряжение: 60…240 В переменного тока.
Частота: 47…63 Гц.
Энергопотребление: менее 20 Вт при прогреве, менее 12 Вт в установившемся режиме.

Механические характеристики

Габаритные размеры (Ш x В x Г): 19’’ или 21’’ x 1U x 250 мм.
Масса: менее 1,5 кг.

Параметры окружающей среды

Диапазон рабочих температур: -20…+55 °C (о возможности использования за пределами этого диапазона проконсультируйтесь с производителем).
Диапазон температур хранения: -40…+85 °C.
Влажность: до 95%, без конденсации.
Требования безопасности: EN 60950–1.
ЭМС и ЭСР: EN 61000-6-3, EN 61000-6-1.
Условия эксплуатации: EN 300 019-1-3 Class 3.2 (с расширенным диапазоном рабочих температур -20…+55 °C).
